| 适用环境 | · II类--工厂气体，III类--粉尘 · Zone 1, Zone 2 和 Zone 21, Zone 22 |
| ATEX防护类别代码 | · Ex II 2GD · Ex eb IIC Gb · Ex tb IIIC Db |
| IECEx防护类别代码 | · Ex eb IIC Gb · Ex tb IIIC Db · IP66/68 |
| IP防护等级 | · IP66，IP68（5 bar，30 min） |
| 材质 | · 尼龙 PA6 |
| 密封材料 | · 氯丁橡胶，硅胶 |
| 工作温度 | · 氯丁橡胶: -40°C to +80°C · 硅胶: -60°C to +80°C |
| 螺纹类型 | · 公制，NPT（其他螺纹可按要求提供） |
| 附件 | · 锁紧螺母，垫圈 |
| 注意 ⚠️ | · 所有附件需单独订购 |
全球防爆认证（ATEX, IECEx, EAC, CCC, DNV, INMETRO等）
适用于存在气体和粉尘的爆炸性环境ZONE1/ZONE2，ZONE21/ZONE 22
适用环境温度-60°C ~ +80°C
IP66/IP68最高防护等级
抗冲击性：4J，本安电路（Ex-i）也也使用，需配用浅蓝色锁紧螺母。

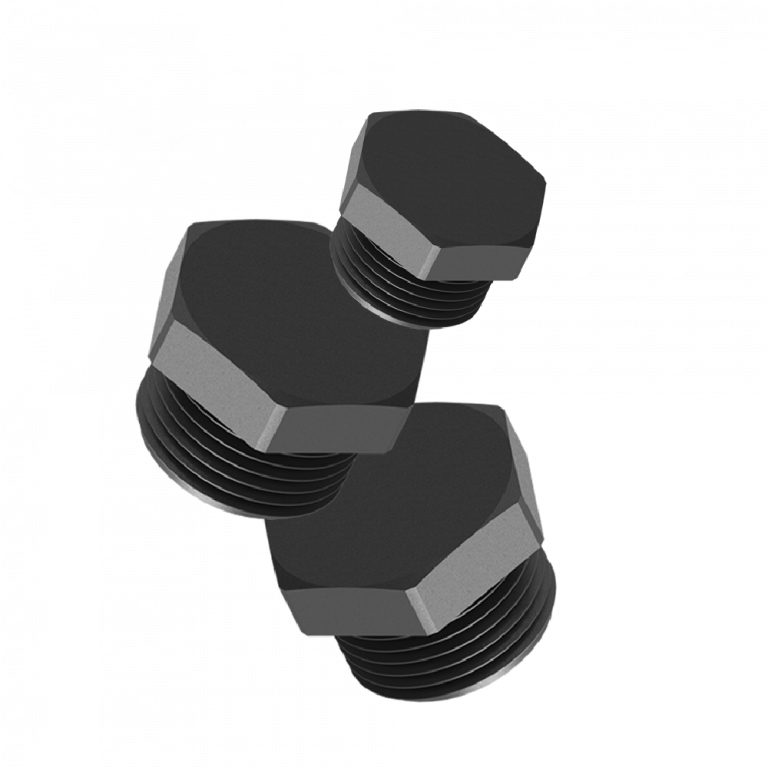

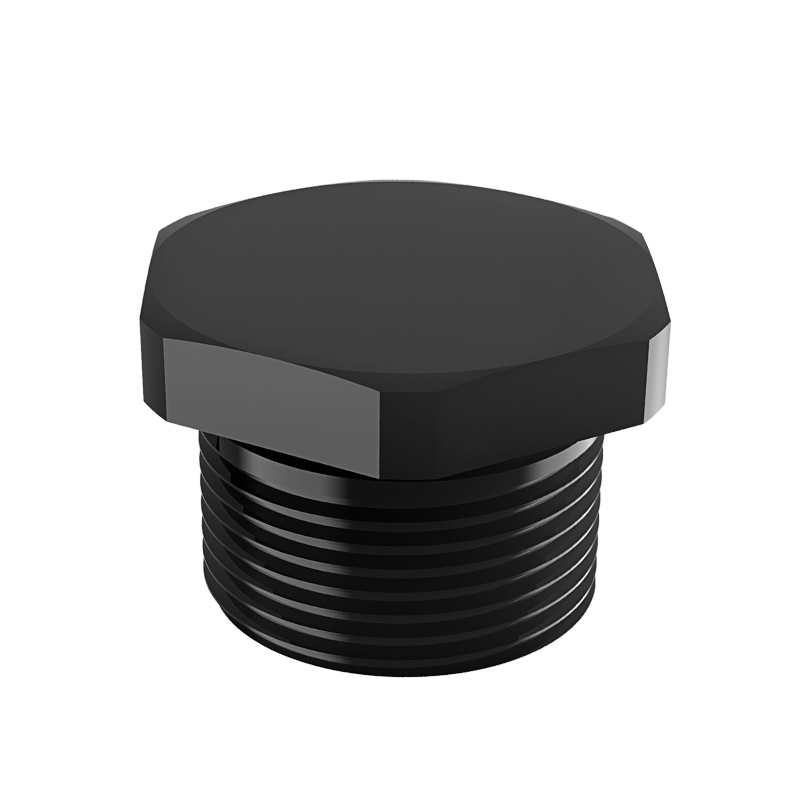

用于封堵防爆设备未使用电缆入口的轻量化防爆产品。重量轻、耐腐蚀、绝缘性好。采用外六角头设计，便于快速安装和拆卸。
For applications in explosive environments.
Seal of housing hole when no cable gland is used.
Can be used for 4J low impact applications.
Compliant with Ex eb and Ex tb safety standards.
Easy assembly.
Certified to ATEX and IECEx standards with additional global approvals available (see technical for full list).
| 认证图标 | 证书名称 | 证书号 | 符合标准 |
|---|---|---|---|
 |
ATEX | IMQ 13 ATEX 010X | EN 60079-0, 7, 31 |
 |
IECEx | IECEx IMQ 13.0003X | IEC 60079-0, 7, 31 |
 |
EAC | RU-CTR.AA87.B.01120/23 | ГОСТ 31610.0; ГОСТ IEC 60079-1, 7, 31 |
 |
INMETRO | DNV 18.0150 X | ABNT NBR IEC 60079-0, 1, 7, 31 |
 |
DNV Type Approval | TAE00003WV | |
 |
UKCA | CML 21UKEX3473X | |
 |
CCC | No 2021312313000415 |
| Thread Size | TL | SW | Outer Ø 'D' | Max. Height 'H' | Product Code |
|---|---|---|---|---|---|
| M12x1.5 | 10.0 | 15 | 17.0 | 5.0 | TP-X02 |
| M16x1.5 | 11.0 | 19 | 22.0 | 4.3 | TP-X01 |
| M20x1.5 | 11.0 | 23 | 26.0 | 6.0 | TP-X1 |
| M25x1.5 | 10.0 | 28 | 32.0 | 5.8 | TP-X2 |
| M32x1.5 | 15.0 | 36 | 41.5 | 7.8 | TP-X3 |
| M40x1.5 | 18.0 | 46 | 53.0 | 8.5 | TP-X4 |
| M50x1.5 | 18.0 | 55 | 63.5 | 9.5 | TP-X5 |
| M63x1.5 | 18.0 | 69 | 79.5 | 9.5 | TP-X6 |
